Termografía industrial: usosen mantenimiento y detección de fallos
La mayoría de los fallos en equipos industriales no ocurren de forma repentina. Se desarrollan a lo largo del tiempo, generando señales que los sistemas de monitorización convencionales no siempre detectan. Una de las señales más fiables y tempranas es la temperatura: un rodamiento que empieza a fallar, una conexión eléctrica que se degrada o un intercambiador que pierde eficiencia generan calor anómalo antes de que el fallo sea visible o audible.
El problema es que los sensores de temperatura convencionales solo miden en un punto. Para detectar un fallo térmico, hay que saber de antemano dónde va a ocurrir. La termografía infrarroja resuelve ese problema: captura la distribución completa de temperatura de una superficie en una sola imagen, revelando anomalías que ningún sensor puntual podría detectar.
Qué es la termografía industrial
La termografía industrial — denominada en inglés industrial thermography — es la técnica que utiliza cámaras de infrarrojos para capturar y analizar la radiación térmica emitida por objetos, equipos o instalaciones, convirtiendo esa información en una imagen visual donde cada color representa una temperatura.
A diferencia de la fotografía convencional, que captura la luz visible, la cámara termográfica detecta radiación infrarroja — invisible para el ojo humano — emitida por cualquier objeto con temperatura por encima del cero absoluto. El resultado es una imagen térmica que muestra la distribución de temperatura de la escena con una precisión que puede llegar a décimas de grado.
Su principal ventaja es que es una técnica no invasiva y no destructiva: no requiere contacto con el equipo, no interrumpe el proceso y puede aplicarse mientras el equipo está en operación.
Cómo funcionan las cámaras termográficas industriales
Las cámaras termográficas industriales están diseñadas para operar en entornos exigentes — polvo, humedad, temperatura extrema, vibraciones — con una resolución térmica y una sensibilidad muy superiores a las cámaras de uso general.
Los parámetros más relevantes para su selección son:
- Resolución térmica (NETD): sensibilidad mínima detectable, expresada en milikelvin. Cuanto menor, mayor capacidad para detectar variaciones térmicas sutiles.
- Resolución espacial: número de píxeles del sensor térmico. Determina el nivel de detalle de la imagen y la capacidad de detectar anomalías pequeñas a distancia.
- Rango de temperatura: temperatura mínima y máxima medible. Debe adaptarse al rango operativo del proceso a monitorizar.
- Velocidad de captura: relevante en procesos dinámicos o cuando se requiere detección en tiempo real.
Cuando se integran en sistemas de monitorización continua, las cámaras termográficas se combinan con software de análisis que procesa las imágenes automáticamente, detecta anomalías y genera alertas sin intervención manual.
Aplicaciones en mantenimiento predictivo
El mantenimiento predictivo basado en termografía industrial tiene aplicaciones en tres grandes áreas:
- Instalaciones eléctricas: conexiones defectuosas, bornes flojos, desequilibrios de carga en cuadros eléctricos y transformadores, sobrecargas en cables. Son la causa más frecuente de incendios industriales y, a la vez, los más fácilmente detectables con termografía.
- Equipos mecánicos rotativos: rodamientos en fase de desgaste, reductores con lubricación deficiente, bombas con cavitación, compresores con fugas internas. El calor generado por la fricción anómala es detectable días o semanas antes de que el equipo falle.
- Estructuras e instalaciones: pérdidas en sistemas de aislamiento térmico, fugas en tuberías, humedades ocultas en paredes o techos, deficiencias en envolventes de edificios industriales.
Aplicaciones en seguridad industrial
Más allá del mantenimiento, la termografía tiene aplicaciones directas en la seguridad de las instalaciones:
- Detección temprana de incendios: las cámaras termográficas detectan puntos calientes o focos de calor anómalo en almacenes, plantas de proceso o instalaciones con materiales inflamables antes de que se genere llama o humo visible. Son especialmente útiles en entornos donde los detectores de humo convencionales tienen limitaciones.
- Vigilancia perimetral nocturna: las cámaras térmicas detectan personas o vehículos en condiciones de oscuridad total o visibilidad reducida, sin necesidad de iluminación artificial.
- Control de temperatura en accesos: detección de personas con temperatura corporal elevada en entornos donde es relevante para la seguridad del proceso o del personal.
Aplicaciones en control de proceso
En procesos industriales donde la temperatura es una variable crítica de calidad o de seguridad, la termografía aporta una monitorización continua que los sistemas convencionales no pueden ofrecer:
- Líneas de tratamiento térmico: hornos, túneles de cocción, líneas de soldadura — verificación de que la distribución de temperatura cumple las especificaciones del proceso.
- Procesos de enfriamiento y refrigeración: detección de zonas con refrigeración insuficiente que pueden comprometer la calidad del producto.
- Industria alimentaria: control de temperatura en líneas de pasteurización, verificación de la cadena de frío y detección de productos fuera de rango.
- Moldes y procesos de inyección: monitorización de la distribución de temperatura en moldes para detectar desviaciones que afecten a la calidad de la pieza.

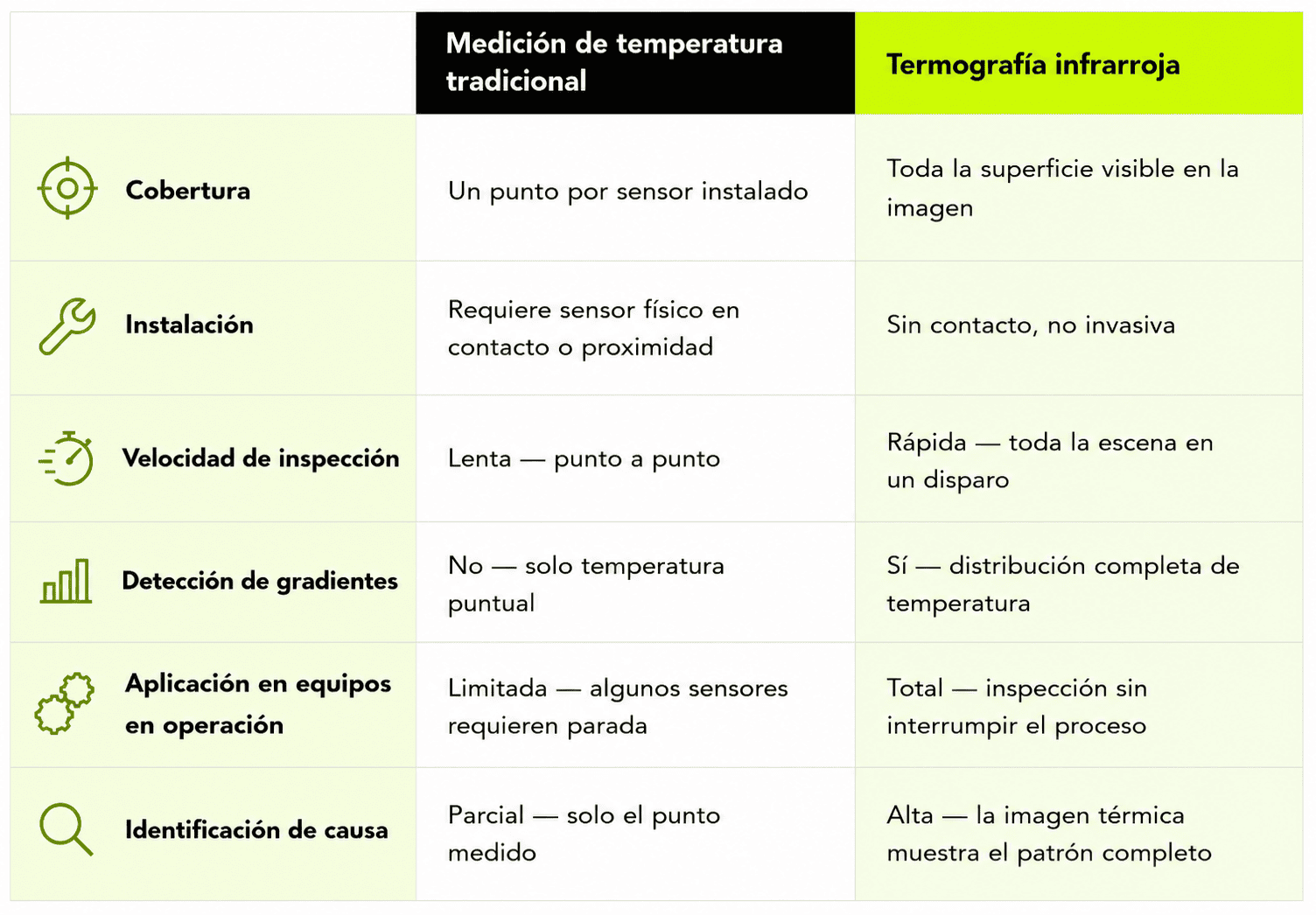

Ventajas frente a la medición de temperatura tradicional
La termografía no es simplemente una alternativa a los sensores de temperatura convencionales. En muchos casos es la única técnica que permite obtener la información necesaria:
El enfoque de Ironsys: termografía integrada en el sistema de visión artificial
En Ironsys no implantamos la termografía como una herramienta de inspección puntual. La integramos como una capa de monitorización continua dentro del sistema de visión artificial de la instalación.
Esto significa que las cámaras termográficas forman parte de un sistema que analiza las imágenes automáticamente, detecta anomalías según umbrales definidos para cada equipo o zona, genera alertas en tiempo real y registra la evolución térmica a lo largo del tiempo.
El resultado no es un informe termográfico periódico. Es un sistema de monitorización continua que detecta el problema cuando aparece, no en la siguiente inspección programada.
